Вентилятор осевой Ziehl-Abegg FB020-4EH.W6.V5 (139696)

Вентилятор осевой Ziehl-Abegg FB020-4EH.W6.V5 (139696)
Производитель: Ziehl abegg
Модель: 006.001.1081
Наличие: Нет в наличии
$370.23× = $370.23

Информация для скачивания, каталоги Ziehl abegg FB

pdf Каталог осевых вентиляторов Ziehl-abegg серии FB
pdf Каталог осевых вентиляторов Ziehl-abegg серии FB Little Blue
pdf Каталог осевых вентиляторов Ziehl-abegg взрывозащищенные серии FB
folder Посмотреть все каталоги Ziehl-abegg

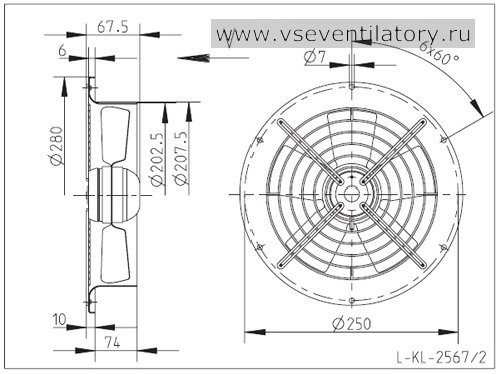

FB020 4EH W6 V5 осевой вентилятор серии FB от немецкого производителя Ziehl-Abegg (Циль-Абегг), Германия. Диаметр крыльчатки (рабочего колеса) составляет 200 мм. Направление потока воздуха V- от рабочего колеса к двигателю(всасывающий). Код для заказа (артикул) 139696.

Вентиляторы разрабатываются и производятся с использованием энергосберегающих технологи. В данной серии используются электродвигатели 4E (4-х полюсный, 220В). Современные осевые вентиляторы (Axial Fan) фирмы Ziehl Abegg (Циль Абегг), имеют широкий выбор,

Моделей (серий): FB, FC, FE, FH, FL, FN, FB ATEX, FE2owlet и др.
Типоразмеров: 200, 250, 300, 310, 350, 400, 420, 450, 500, 560, 610, 630, 650, 710, 800, 900, 910, 1000, 1120, 1250 мм.

Вентиляторы осевые Ziehl Abegg отличаются от конкурентов более высокой производительностью, огромное преимущество по шумам дают аэродинамически оптимизированные формы лопастей.

Применение: в системах вентиляции и кондиционирования воздуха, холодильное, тепловое, железнодорожное, сельскохозяйственное, сварочное оборудование.

Маркировка вентилятора FB020-4EH.W6.V5

1. Серия вентилятора
FB, FC, FN

2. Диаметр крыльчатки
035- диаметр крыльчатки 350 мм
040- диаметр крыльчатки 400 мм
045- диаметр крыльчатки 450 мм
и т.д.

3. Число полюсов электродвигателя
2 = 2- полюса/ P = 2-2 полюса
4 = 4- полюса/ V = 4-4 полюса
G = 4-4-8 полюсов
6 =6- полюсов/ S = 6-6 полюсов
H = 6-6-12 полюсов
8 = 8- полюсов/ A = 8-8 полюсов
М = 10-10 полюсов
N = 12-12 полюсов

4. Тип электродвигателя
D- Трехфазный электродвигатель
E- Однофазный электродвигатель с пусковым конденсатором
I- EC электродвигатель (с электронной коммутацией)

5. Конструктивное исполнение вентилятора
A- без монтажных элементов
Q- квадратная панель, полный раструб
L- круглый полный раструб с двумя фланцами
F- обечайка с двумя фланцами
D- решетка / крепление для полного раструба
исполнения “Q" или “L"
W- решетка / крепление для усеченого
раструба “E" и воздушного потока "А"
K- решетка / крепление для усеченого
раструба “E" и воздушного потока “V"

6. Типоразмер электродвигателя

7. Направление потока воздуха
V - от решетки, всасывание со стороны решетки / крепления
A - на решетку, нагнетание в сторону решетки / крепления

8. Количество лопастей

9. Угол атаки лопаток

Направление потока воздуха

Технические характеристики FB020-4EH.W6.V5 (139696)

Электродвигатель
Количество полюсов (N) 4
Напряжение (В) 220
Характеристики вентиляторов
Диаметр крыльчатки (мм) 200
