Вентилятор центробежный Ziehl-Abegg RD28S-4DW.6L.2L

Вентилятор центробежный Ziehl-Abegg RD28S-4DW.6L.2L
Производитель: Ziehl abegg
Модель: 006.002.022
Наличие: Есть в наличии
$0.00× = По запросу

Информация для скачивания, каталоги Ziehl abegg

pdf Центробежные вентиляторы Ziehl-abegg полный ч. 1 pdf Центробежные вентиляторы Ziehl-abegg RA
pdf Центробежные вентиляторы Ziehl-abegg полный ч. 2 pdf Радиальные вентиляторы Ziehl-abegg Cpro EC blue мотор-колесо
pdf Центробежные вентиляторы Ziehl-abegg ER-Cpro GR-Cpro бескорпусные pdf Радиальные вентиляторы Ziehl-abegg RH-E мотор-колесо
pdf Центробежные вентиляторы Ziehl-abegg RG-M pdf Радиальные вентиляторы Ziehl-abegg RH-G мотор-колесо
pdf Центробежные вентиляторы Ziehl-abegg RG-A pdf Радиальные вентиляторы Ziehl-abegg RH-M мотор-колесо
pdf Центробежные вентиляторы Ziehl-abegg RG-P pdf Радиальные вентиляторы Ziehl-abegg RH-M мотор-колесо взрывозащенные
pdf Центробежные вентиляторы Ziehl-abegg RG-S pdf Радиальные вентиляторы Ziehl-abegg RH-N мотор-колесо
pdf Центробежные вентиляторы Ziehl-abegg RG-T среднего давления pdf Радиальные вентиляторы Ziehl-abegg RE, RZ мотор-колесо
pdf Центробежные вентиляторы Ziehl-abegg ER-C бескорпусные pdf Рабочие колеса Ziehl-abegg без моторов крыльчатка
pdf Центробежные вентиляторы Ziehl-abegg GR агрегаты folder Посмотреть все каталоги Ziehl-abegg





Описание вентилятора Циль-Абегг RD28S-4DW.6L.2L

Описание. Центробежные/радиальные вентиляторы от немецкой компании ZIEHL-ABEGG серии RD28S, представляют собой расположенное в корпусе рабочее колесо. Воздух, поступающий через всасывающий патрубок, собирается в корпусе и направляется через выпускное отверстие. Так направление выходного потока воздуха находится под 90 градусов к входному.

Основные части вентилятора: корпус, крыльчатка/рабочее колесо, входное отверстие, нагнетательный патрубок, лопатки рабочего колеса, станина с валом и подшипниками.

В помощь инженеру. Для правильного подбора центробежного вентилятора необходимо знать следующие аэродинамические параметры: Производительность Q=куб.м/час, объемное количество воздуха, поступающего в вентилятор за определенный промежуток времени,
Полное давление P=Па, разница давлений воздуха на выходе из патрубка вентилятора и перед входным патрубком,
Динамическое давлением Pдин.=Па, давление воздуха на выходе,
Мощностью вентилятора W=кВт, мощность на валу электродвигателя без различных потерь.
Аэродинамика вентилятора, в виде графиков зависимостей основных параметров представлена в каталоге Ziehl Abegg.

Также следует обратить внимание на вид приводов центробежного вентилятора:
Прямой привод: крыльчатка/рабочее колесо центробежного вентилятора соединена с электродвигателем напрямую с помощью вала, из-за этого скорость вращения крыльчатки совпадает со скоростью вращения электродвигателя.
Клиноременная передача: на валу крыльчатки и электродвигателя устанавливаться шкивы, а механическая энергия передаться от электродвигателя с помощью ремня.

На рабочее колесо центробежного вентилятора:
Крыльчатка имеет вид ротора с определенным количеством лопаток и диаметра. Лопатки на втулке могут размещаться следующими способами: назад загнутые, вперед загнутые или прямые лопатки.

Преимущества. Среди достоинств вентилятора ЦИЛЬ АБЕГГ серии RD28S стоит отметить его компактность, что позволяет увеличить полезный объем используемого помещения, его экономичность и работу в различных условиях.

Область применения. Для вентилирования воздуха в приточных и вытяжных системах вентиляции зданий, В системах отопления и охлаждения. Центробежные вентиляторы RD28S-4DW.6L.2L также хорошо подходят для различных отраслей промышленности: в металлургии, химической отрасли, в электроэнергетике, бумажной промышленности, автомобильной и многих других отраслях промышленности по всему миру.

Ziehl Abegg RD28S купить вентилятор вы можете в нашей компании Вентиляторы.ру.

Схема подключения, установка, маркировка, размеры, чертеж, производительность, ток, напряжение, мощность, воздушный поток, рабочая точка, технические и аэродинамические характеристики и др. смотрите в каталогах.

Цена или Прайс-лист на RD28S ziehl-abegg запрашивайте у менеджеров по телефону или электронной почте.

Технические характеристики вентилятора Циль абегг RD28S-4DW.6L.2L

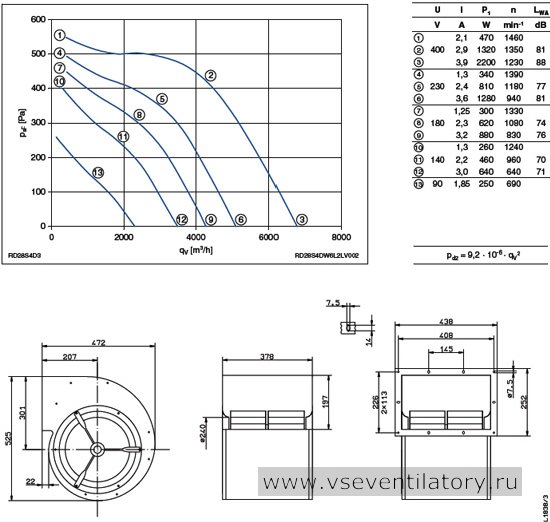

Каталог Ziehl abegg (Циль абегг) вентилятор центробежный RD28S-4DW.6L.2L

Электродвигатель
Количество полюсов (N) 4
Напряжение (В) 380
Характеристики вентиляторов
Диаметр крыльчатки (мм) 280
