Вентилятор центробежный EBMPAPST R3G310-AI39-71
Цена по запросу
Менеджер уточнит цену и срок поставки. Укажите количество и отправьте запрос.
Коротко о модели
Вентилятор центробежный EBMPAPST R3G310-AI39-71 — модель ebm-papst (Германия) из раздела «Центробежные вентиляторы ebm-papst». Есть в наличии, цена по запросу: нажмите «Запросить цену», менеджер пришлёт цену и срок поставки.
- Число полюсов3
- НапряжениеEC-двигатель
- Диаметр рабочего колеса310 мм
Все модели разделаВсе товары ebm-papstПодобрать по параметрам
Серия R3G: центробежные вентиляторы ebm-papst
R3G — серия центробежных (радиальных) вентиляторов немецкой компании ebm-papst с EC-двигателем. Воздух поступает через входное отверстие, собирается в корпусе и выходит под 90° к входному потоку. В серии более 80 моделей, и все они представлены в разделе центробежных вентиляторов ebm-papst.
Цифры после префикса — диаметр рабочего колеса в миллиметрах: R3G133 — 133 мм, R3G250 — 250 мм. Основной диапазон типоразмеров — от 133 до 560 мм. Остальная часть обозначения (например, AB01-02 или AD11-02) указывает на конкретное исполнение внутри типоразмера. У одного диаметра таких исполнений может быть несколько, поэтому буквенно-цифровой код мы не расшифровываем.
Чем характерна серия и что учесть при выборе
- EC-двигатель. Частоту вращения можно менять управляющим сигналом, поэтому подачу подстраивают под нагрузку системы без отдельного преобразователя частоты.
- Прямой привод. Рабочее колесо сидит на валу двигателя, скорость вращения колеса равна скорости двигателя. Ремней и шкивов нет, а значит, нет и их обслуживания.
- Где применяют. Вентиляционные и климатические установки, охлаждение оборудования и шкафов, системы, где нужен напор на сети воздуховодов или фильтров.
- Подбор по рабочей точке. Диаметр колеса не определяет характеристики целиком. Сравнивайте производительность Q (м³/ч) и полное давление (Па) в рабочей точке по графикам из каталога ebm-papst, учитывайте мощность на валу.
- Напряжение и питание. Для EC-вентиляторов данные о питании и управлении различаются по исполнениям, поэтому сверяйте их с характеристиками выбранной модели.
Если нужно подобрать типоразмер под заданные расход и сопротивление сети, заполните опросный лист для подбора вентилятора. Другие серии производителя собраны на странице продукции ebm-papst.
Каталожные данные и документация
Информация для скачивания, каталоги Ebmpapst
Описание вентилятора Ебмпапст R3G310-AI39-71
Описание. Центробежные/радиальные вентиляторы от немецкой компании EBMPAPST серии R3G310, представляют собой расположенное в корпусе рабочее колесо. Воздух, поступающий через всасывающий патрубок, собирается в корпусе и направляется через выпускное отверстие. Так направление выходного потока воздуха находится под 90 градусов к входному.
Основные части вентилятора: корпус, крыльчатка/рабочее колесо, входное отверстие, нагнетательный патрубок, лопатки рабочего колеса, станина с валом и подшипниками.
В помощь инженеру. Для правильного подбора центробежного вентилятора необходимо знать следующие аэродинамические параметры: Производительность Q=куб.м/час, объемное количество воздуха, поступающего в вентилятор за определенный промежуток времени,
Полное давление P=Па, разница давлений воздуха на выходе из патрубка вентилятора и перед входным патрубком,
Динамическое давлением Pдин.=Па, давление воздуха на выходе,
Мощностью вентилятора W=кВт, мощность на валу электродвигателя без различных потерь.

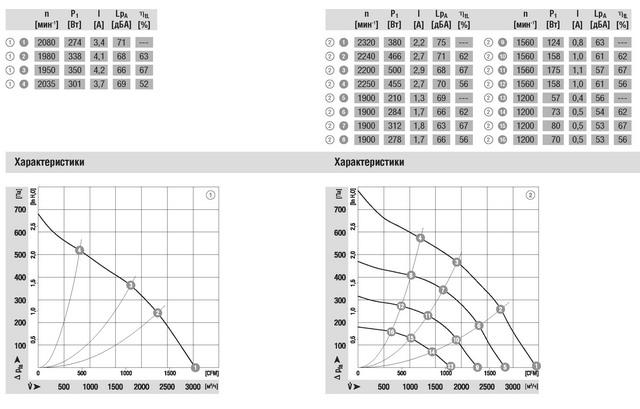

Аэродинамика вентилятора, в виде графиков зависимостей основных параметров представлена в каталоге EBM.
Также следует обратить внимание на вид приводов центробежного вентилятора:
Прямой привод: крыльчатка/рабочее колесо центробежного вентилятора соединена с электродвигателем напрямую с помощью вала, из-за этого скорость вращения крыльчатки совпадает со скоростью вращения электродвигателя.
Клиноременная передача: на валу крыльчатки и электродвигателя устанавливаться шкивы, а механическая энергия передаться от электродвигателя с помощью ремня.
На рабочее колесо центробежного вентилятора:
Крыльчатка имеет вид ротора с определенным количеством лопаток и диаметра. Лопатки на втулке могут размещаться следующими способами: назад загнутые, вперед загнутые или прямые лопатки.
Преимущества. Среди достоинств вентилятора ЭБМПАПСТ серии R3G310 стоит отметить его компактность, что позволяет увеличить полезный объем используемого помещения, его экономичность и работу в различных условиях.
Область применения. Для вентилирования воздуха в приточных и вытяжных системах вентиляции зданий, В системах отопления и охлаждения. Центробежные вентиляторы R3G310-AI39-71 также хорошо подходят для различных отраслей промышленности: в металлургии, химической отрасли, в электроэнергетике, бумажной промышленности, автомобильной и многих других отраслях промышленности по всему миру.
Ebmpapst R3G310 купить вентилятор вы можете в нашей компании Вентиляторы.ру.

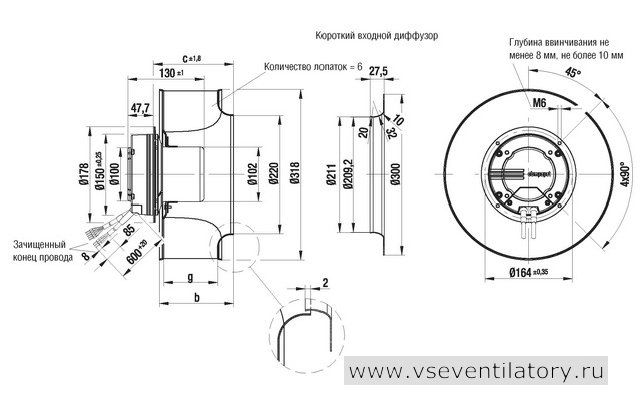

Схема подключения, установка, маркировка, размеры, чертеж, производительность, ток, напряжение, мощность, воздушный поток, рабочая точка, технические и аэродинамические характеристики и др. смотрите в каталогах.
Цена или Прайс-лист на R3G310 ebm-papst запрашивайте у менеджеров по телефону или электронной почте.

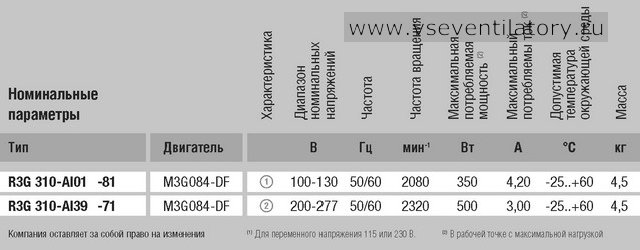

Технические характеристики вентилятора Ебмпапст R3G310-AI39-71
| Электродвигатель | |
| Количество полюсов (N) | 3 |
| Напряжение (В) | EC-двигатель |
| Характеристики вентиляторов | |
| Диаметр крыльчатки (мм) | 310 |
