Вентилятор центробежный Ziehl-Abegg RD35S-4DW.6T.BL
Цена по запросу
Менеджер уточнит цену и срок поставки. Укажите количество и отправьте запрос.
Коротко о модели
Вентилятор центробежный Ziehl-Abegg RD35S-4DW.6T.BL — модель Ziehl-Abegg (Германия) из раздела «Центробежные вентиляторы Ziehl-Abegg». Есть в наличии, цена по запросу: нажмите «Запросить цену», менеджер пришлёт цену и срок поставки.
- Число полюсов4
- Напряжение380 В
- Диаметр рабочего колеса350 мм
Все модели разделаВсе товары Ziehl-AbeggПодобрать по параметрам
Документация производителя (PDF)
Серия RD..S: центробежные вентиляторы Ziehl-Abegg
RD..S — центробежные (радиальные) вентиляторы немецкой компании Ziehl-Abegg. В серии более 20 моделей. Рабочее колесо расположено в корпусе: воздух поступает через всасывающий патрубок, собирается в корпусе и выходит через выпускное отверстие под 90° к входному потоку.
Цифры после префикса RD обозначают диаметр рабочего колеса в сантиметрах: RD20S — 200 мм, RD40S — 400 мм. Большинство моделей приходится на диаметры 200–350 мм. Все вентиляторы серии 4-полюсные, напряжение питания — 220 или 380 В.
- Чем характерна: радиальная схема с поворотом потока на 90°, типоразмерный ряд от RD20S до RD40S (20, 25, 28, 31, 35 и 40), 4-полюсное исполнение.
- Где применяют: в вентиляционных системах, где воздух нужно подать или удалить через сеть воздуховодов с сопротивлением, а также во встраиваемых и агрегатных решениях.
- Что учесть при выборе: в пределах одного типоразмера есть несколько модификаций, они различаются окончаниями в маркировке (например, RD25S-4DW.4F.AL и RD25S-4EW.4N.2L). Сверяйте напряжение и аэродинамику конкретной модели.
Для подбора нужны производительность Q (м³/ч) и полное давление P (Па) в рабочей точке сети. Графики характеристик приведены в каталоге Ziehl-Abegg. Другие модели смотрите в разделе центробежных вентиляторов Ziehl-Abegg, а о производителе читайте на странице бренда Ziehl-Abegg. Если сомневаетесь в типоразмере, заполните опросный лист для подбора вентилятора.
Каталожные данные и документация
Информация для скачивания, каталоги Ziehl abegg
Описание вентилятора Циль-Абегг RD35S-4DW.6T.BL
Описание. Центробежные/радиальные вентиляторы от немецкой компании ZIEHL-ABEGG серии RD35S, представляют собой расположенное в корпусе рабочее колесо. Воздух, поступающий через всасывающий патрубок, собирается в корпусе и направляется через выпускное отверстие. Так направление выходного потока воздуха находится под 90 градусов к входному.
Основные части вентилятора: корпус, крыльчатка/рабочее колесо, входное отверстие, нагнетательный патрубок, лопатки рабочего колеса, станина с валом и подшипниками.
В помощь инженеру. Для правильного подбора центробежного вентилятора необходимо знать следующие аэродинамические параметры: Производительность Q=куб.м/час, объемное количество воздуха, поступающего в вентилятор за определенный промежуток времени,
Полное давление P=Па, разница давлений воздуха на выходе из патрубка вентилятора и перед входным патрубком,
Динамическое давлением Pдин.=Па, давление воздуха на выходе,
Мощностью вентилятора W=кВт, мощность на валу электродвигателя без различных потерь.
Аэродинамика вентилятора, в виде графиков зависимостей основных параметров представлена в каталоге Ziehl Abegg.
Также следует обратить внимание на вид приводов центробежного вентилятора:
Прямой привод: крыльчатка/рабочее колесо центробежного вентилятора соединена с электродвигателем напрямую с помощью вала, из-за этого скорость вращения крыльчатки совпадает со скоростью вращения электродвигателя.
Клиноременная передача: на валу крыльчатки и электродвигателя устанавливаться шкивы, а механическая энергия передаться от электродвигателя с помощью ремня.
На рабочее колесо центробежного вентилятора:
Крыльчатка имеет вид ротора с определенным количеством лопаток и диаметра. Лопатки на втулке могут размещаться следующими способами: назад загнутые, вперед загнутые или прямые лопатки.
Преимущества. Среди достоинств вентилятора ЦИЛЬ АБЕГГ серии RD35S стоит отметить его компактность, что позволяет увеличить полезный объем используемого помещения, его экономичность и работу в различных условиях.
Область применения. Для вентилирования воздуха в приточных и вытяжных системах вентиляции зданий, В системах отопления и охлаждения. Центробежные вентиляторы RD35S-4DW.6T.BL также хорошо подходят для различных отраслей промышленности: в металлургии, химической отрасли, в электроэнергетике, бумажной промышленности, автомобильной и многих других отраслях промышленности по всему миру.
Ziehl Abegg RD35S купить вентилятор вы можете в нашей компании Вентиляторы.ру.

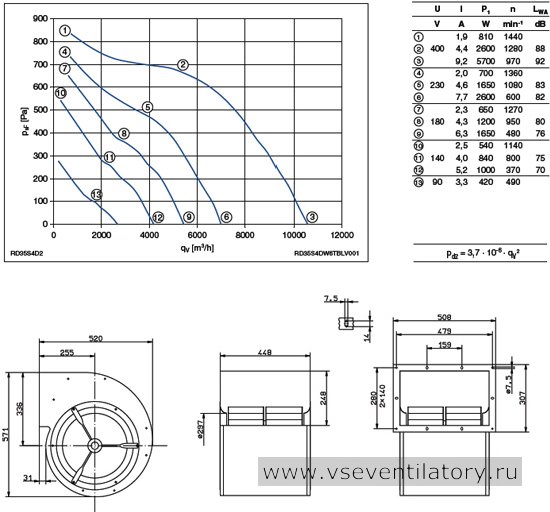

Схема подключения, установка, маркировка, размеры, чертеж, производительность, ток, напряжение, мощность, воздушный поток, рабочая точка, технические и аэродинамические характеристики и др. смотрите в каталогах.
Цена или Прайс-лист на RD35S ziehl-abegg запрашивайте у менеджеров по телефону или электронной почте.
Технические характеристики вентилятора Циль абегг RD35S-4DW.6T.BL
| Электродвигатель | |
| Количество полюсов (N) | 4 |
| Напряжение (В) | 380 |
| Характеристики вентиляторов | |
| Диаметр крыльчатки (мм) | 350 |
