Вентилятор центробежный Ziehl-Abegg RG28S-4EK.4I.5L
Цена по запросу
Менеджер уточнит цену и срок поставки. Укажите количество и отправьте запрос.
Коротко о модели
Вентилятор центробежный Ziehl-Abegg RG28S-4EK.4I.5L — модель Ziehl-Abegg (Германия) из раздела «Центробежные вентиляторы Ziehl-Abegg». Есть в наличии, цена по запросу: нажмите «Запросить цену», менеджер пришлёт цену и срок поставки.
- Число полюсов4
- Напряжение220 В
- Диаметр рабочего колеса280 мм
Все модели разделаВсе товары Ziehl-AbeggПодобрать по параметрам
Документация производителя (PDF)
Серия RG…S: центробежные вентиляторы Ziehl-Abegg
RG…S — центробежные (радиальные) вентиляторы немецкой компании Ziehl-Abegg. Рабочее колесо вращается в корпусе: воздух поступает через всасывающий патрубок, собирается в корпусе и выходит через нагнетательный патрубок под 90° к входному потоку. Во всех моделях серии стоит четырёхполюсный двигатель.
Цифры после префикса — диаметр рабочего колеса в сантиметрах: RG28S — 280 мм, RG31S — 310 мм, RG35S — 350 мм, RG40S — 400 мм. Остальные символы в названии различают исполнения внутри типоразмера, их уточняйте по карточке конкретной модели и каталогу производителя.
- Типоразмеры: четыре диаметра колеса, от 280 до 400 мм.
- Питание: исполнения на 220 и 380 В, напряжение сверяйте с сетью объекта.
- Где применяют: вентиляция и подача воздуха в системах, где нужен поток под прямым углом к входу.
- Что учесть при выборе: рабочую точку подбирают по аэродинамической характеристике, то есть по расходу воздуха и полному давлению сети.
Другие модели смотрите в разделе центробежных вентиляторов Ziehl-Abegg, о производителе — на странице бренда. Если нужна помощь с подбором, заполните опросный лист.
Каталожные данные и документация
Информация для скачивания, каталоги Ziehl abegg
Описание вентилятора Циль-Абегг RG28S-4EK.4I.5L
Описание. Центробежные/радиальные вентиляторы от немецкой компании ZIEHL-ABEGG серии RG28S, представляют собой расположенное в корпусе рабочее колесо. Воздух, поступающий через всасывающий патрубок, собирается в корпусе и направляется через выпускное отверстие. Так направление выходного потока воздуха находится под 90 градусов к входному.
Основные части вентилятора: корпус, крыльчатка/рабочее колесо, входное отверстие, нагнетательный патрубок, лопатки рабочего колеса, станина с валом и подшипниками.
В помощь инженеру. Для правильного подбора центробежного вентилятора необходимо знать следующие аэродинамические параметры: Производительность Q=куб.м/час, объемное количество воздуха, поступающего в вентилятор за определенный промежуток времени,
Полное давление P=Па, разница давлений воздуха на выходе из патрубка вентилятора и перед входным патрубком,
Динамическое давлением Pдин.=Па, давление воздуха на выходе,
Мощностью вентилятора W=кВт, мощность на валу электродвигателя без различных потерь.

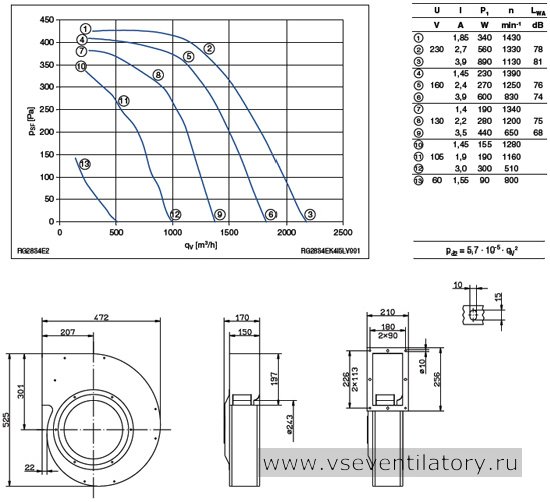

Аэродинамика вентилятора, в виде графиков зависимостей основных параметров представлена в каталоге Ziehl Abegg.
Также следует обратить внимание на вид приводов центробежного вентилятора:
Прямой привод: крыльчатка/рабочее колесо центробежного вентилятора соединена с электродвигателем напрямую с помощью вала, из-за этого скорость вращения крыльчатки совпадает со скоростью вращения электродвигателя.
Клиноременная передача: на валу крыльчатки и электродвигателя устанавливаться шкивы, а механическая энергия передаться от электродвигателя с помощью ремня.
На рабочее колесо центробежного вентилятора:
Крыльчатка имеет вид ротора с определенным количеством лопаток и диаметра. Лопатки на втулке могут размещаться следующими способами: назад загнутые, вперед загнутые или прямые лопатки.
Преимущества. Среди достоинств вентилятора ЦИЛЬ АБЕГГ серии RG28S стоит отметить его компактность, что позволяет увеличить полезный объем используемого помещения, его экономичность и работу в различных условиях.
Область применения. Для вентилирования воздуха в приточных и вытяжных системах вентиляции зданий, В системах отопления и охлаждения. Центробежные вентиляторы RG28S-4EK.4I.5L также хорошо подходят для различных отраслей промышленности: в металлургии, химической отрасли, в электроэнергетике, бумажной промышленности, автомобильной и многих других отраслях промышленности по всему миру.
Ziehl Abegg RG28S купить вентилятор вы можете в нашей компании Вентиляторы.ру.
Схема подключения, установка, маркировка, размеры, чертеж, производительность, ток, напряжение, мощность, воздушный поток, рабочая точка, технические и аэродинамические характеристики и др. смотрите в каталогах.
Цена или Прайс-лист на RG28S ziehl-abegg запрашивайте у менеджеров по телефону или электронной почте.
Технические характеристики вентилятора Циль абегг RG28S-4EK.4I.5L
| Электродвигатель | |
| Количество полюсов (N) | 4 |
| Напряжение (В) | 220 |
| Характеристики вентиляторов | |
| Диаметр крыльчатки (мм) | 280 |
