Вентилятор центробежный Ziehl-Abegg RG31A-4EK.2F.1R
Цена по запросу
Менеджер уточнит цену и срок поставки. Укажите количество и отправьте запрос.
Коротко о модели
Вентилятор центробежный Ziehl-Abegg RG31A-4EK.2F.1R — модель Ziehl-Abegg (Германия) из раздела «Центробежные вентиляторы Ziehl-Abegg». Есть в наличии, цена по запросу: нажмите «Запросить цену», менеджер пришлёт цену и срок поставки.
- Число полюсов4
- Напряжение220 В
- Диаметр рабочего колеса310 мм
Все модели разделаВсе товары Ziehl-AbeggПодобрать по параметрам
Документация производителя (PDF)
Серия RG…A: центробежные вентиляторы Ziehl-Abegg
RG…A — центробежные (радиальные) вентиляторы немецкой компании Ziehl-Abegg. Рабочее колесо расположено в корпусе: воздух поступает через всасывающий патрубок, собирается в корпусе и выходит через нагнетательное отверстие под 90° к входному потоку.
Цифры после RG — типоразмер, они соответствуют диаметру рабочего колеса в сантиметрах: RG31A — 310 мм, RG50A — 500 мм. Модели серии четырёхполюсные, на 220 и 380 В. В названиях встречаются два варианта исполнения — 4EK и VDK, их параметры различаются, поэтому сверяйтесь с данными конкретной модели.
- Применение: приточные и вытяжные системы, вентиляционные установки, где нужен напор выше, чем у осевых вентиляторов.
- Выбор типоразмера: ориентируйтесь на рабочую точку — производительность Q (м³/ч) и полное давление P (Па) по аэродинамическим кривым из каталога Ziehl-Abegg.
- Питание: напряжение 220 или 380 В должно соответствовать сети объекта, это зависит от модели.
- Монтаж: с ростом типоразмера растут габариты и масса, учитывайте место под корпус и подключение воздуховодов.
Другие модели смотрите в разделе центробежных вентиляторов Ziehl-Abegg. Если нужна помощь с расчётом, заполните опросный лист для подбора вентилятора.
Каталожные данные и документация
Информация для скачивания, каталоги Ziehl abegg
Описание вентилятора Циль-Абегг RG31A-4EK.2F.1R
Описание. Центробежные/радиальные вентиляторы от немецкой компании ZIEHL-ABEGG серии RG31A, представляют собой расположенное в корпусе рабочее колесо. Воздух, поступающий через всасывающий патрубок, собирается в корпусе и направляется через выпускное отверстие. Так направление выходного потока воздуха находится под 90 градусов к входному.
Основные части вентилятора: корпус, крыльчатка/рабочее колесо, входное отверстие, нагнетательный патрубок, лопатки рабочего колеса, станина с валом и подшипниками.
В помощь инженеру. Для правильного подбора центробежного вентилятора необходимо знать следующие аэродинамические параметры: Производительность Q=куб.м/час, объемное количество воздуха, поступающего в вентилятор за определенный промежуток времени,
Полное давление P=Па, разница давлений воздуха на выходе из патрубка вентилятора и перед входным патрубком,
Динамическое давлением Pдин.=Па, давление воздуха на выходе,
Мощностью вентилятора W=кВт, мощность на валу электродвигателя без различных потерь.
Аэродинамика вентилятора, в виде графиков зависимостей основных параметров представлена в каталоге Ziehl Abegg.
Также следует обратить внимание на вид приводов центробежного вентилятора:
Прямой привод: крыльчатка/рабочее колесо центробежного вентилятора соединена с электродвигателем напрямую с помощью вала, из-за этого скорость вращения крыльчатки совпадает со скоростью вращения электродвигателя.
Клиноременная передача: на валу крыльчатки и электродвигателя устанавливаться шкивы, а механическая энергия передаться от электродвигателя с помощью ремня.
На рабочее колесо центробежного вентилятора:
Крыльчатка имеет вид ротора с определенным количеством лопаток и диаметра. Лопатки на втулке могут размещаться следующими способами: назад загнутые, вперед загнутые или прямые лопатки.
Преимущества. Среди достоинств вентилятора ЦИЛЬ АБЕГГ серии RG31A стоит отметить его компактность, что позволяет увеличить полезный объем используемого помещения, его экономичность и работу в различных условиях.
Область применения. Для вентилирования воздуха в приточных и вытяжных системах вентиляции зданий, В системах отопления и охлаждения. Центробежные вентиляторы RG31A-4EK.2F.1R также хорошо подходят для различных отраслей промышленности: в металлургии, химической отрасли, в электроэнергетике, бумажной промышленности, автомобильной и многих других отраслях промышленности по всему миру.
Ziehl Abegg RG31A купить вентилятор вы можете в нашей компании Вентиляторы.ру.

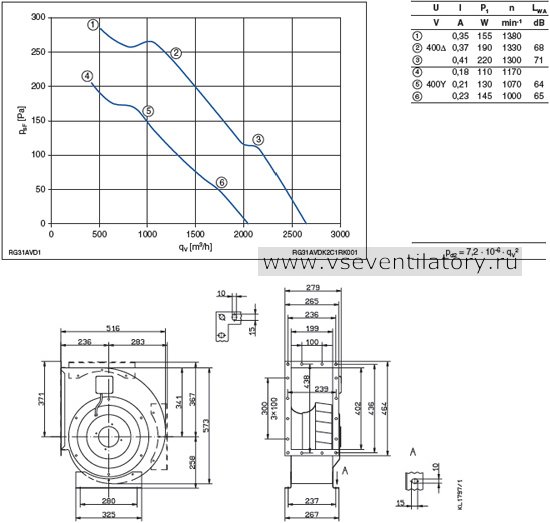

Схема подключения, установка, маркировка, размеры, чертеж, производительность, ток, напряжение, мощность, воздушный поток, рабочая точка, технические и аэродинамические характеристики и др. смотрите в каталогах.
Цена или Прайс-лист на RG31A ziehl-abegg запрашивайте у менеджеров по телефону или электронной почте.
Технические характеристики вентилятора Циль абегг RG31A-4EK.2F.1R
| Электродвигатель | |
| Количество полюсов (N) | 4 |
| Напряжение (В) | 220 |
| Характеристики вентиляторов | |
| Диаметр крыльчатки (мм) | 310 |
