Вентилятор центробежный Ziehl-Abegg RG31P-4EK.6N.1R
Цена по запросу
Менеджер уточнит цену и срок поставки. Укажите количество и отправьте запрос.
Коротко о модели
Вентилятор центробежный Ziehl-Abegg RG31P-4EK.6N.1R — модель Ziehl-Abegg (Германия) из раздела «Центробежные вентиляторы Ziehl-Abegg». Есть в наличии, цена по запросу: нажмите «Запросить цену», менеджер пришлёт цену и срок поставки.
- Число полюсов4
- Напряжение220 В
- Диаметр рабочего колеса310 мм
Все модели разделаВсе товары Ziehl-AbeggПодобрать по параметрам
Документация производителя (PDF)
Серия RG..P: центробежные вентиляторы Ziehl-Abegg
RG..P — центробежные (радиальные) вентиляторы немецкой компании Ziehl-Abegg. Рабочее колесо расположено в корпусе: воздух поступает через всасывающий патрубок, собирается в корпусе и выходит через выпускное отверстие под 90° к входному потоку. В серии более 20 моделей.
Цифры после RG обозначают диаметр рабочего колеса: типоразмеры от RG20P до RG45P, в основном 200–400 мм. Модели одного типоразмера различаются числом полюсов двигателя (4, 6 или 8) и окончанием обозначения. Значение остальных букв и цифр уточняйте в каталоге Ziehl-Abegg.
- Чем характерна серия: компактные радиальные вентиляторы малых и средних типоразмеров, питание 380 или 220 В. Большинство моделей — четырёхполюсные, шести- и восьмиполюсные есть в старших типоразмерах (RG31P–RG45P).
- Где применяют: в вентиляционных установках и системах с сетью воздуховодов, где нужен напор, а не только расход воздуха.
- Что учесть при выборе: подбор ведут по рабочей точке: производительность Q (м³/ч) и полное давление (Па) сети. Проверяйте её по аэродинамическим характеристикам в каталоге. Число полюсов задаёт скорость вращения: при том же диаметре чем их больше, тем она ниже. Также сверьте напряжение питания и мощность двигателя.
Все модели собраны в разделе центробежных вентиляторов Ziehl-Abegg, другие серии производителя — на странице бренда Ziehl-Abegg. Если рабочая точка не определена, заполните опросный лист для подбора вентилятора.
Каталожные данные и документация
Информация для скачивания, каталоги Ziehl abegg
Описание вентилятора Циль-Абегг RG31P-4EK.6N.1R
Описание. Центробежные/радиальные вентиляторы от немецкой компании ZIEHL-ABEGG серии RG31P, представляют собой расположенное в корпусе рабочее колесо. Воздух, поступающий через всасывающий патрубок, собирается в корпусе и направляется через выпускное отверстие. Так направление выходного потока воздуха находится под 90 градусов к входному.
Основные части вентилятора: корпус, крыльчатка/рабочее колесо, входное отверстие, нагнетательный патрубок, лопатки рабочего колеса, станина с валом и подшипниками.
В помощь инженеру. Для правильного подбора центробежного вентилятора необходимо знать следующие аэродинамические параметры: Производительность Q=куб.м/час, объемное количество воздуха, поступающего в вентилятор за определенный промежуток времени,
Полное давление P=Па, разница давлений воздуха на выходе из патрубка вентилятора и перед входным патрубком,
Динамическое давлением Pдин.=Па, давление воздуха на выходе,
Мощностью вентилятора W=кВт, мощность на валу электродвигателя без различных потерь.
Аэродинамика вентилятора, в виде графиков зависимостей основных параметров представлена в каталоге Ziehl Abegg.
Также следует обратить внимание на вид приводов центробежного вентилятора:
Прямой привод: крыльчатка/рабочее колесо центробежного вентилятора соединена с электродвигателем напрямую с помощью вала, из-за этого скорость вращения крыльчатки совпадает со скоростью вращения электродвигателя.
Клиноременная передача: на валу крыльчатки и электродвигателя устанавливаться шкивы, а механическая энергия передаться от электродвигателя с помощью ремня.
На рабочее колесо центробежного вентилятора:
Крыльчатка имеет вид ротора с определенным количеством лопаток и диаметра. Лопатки на втулке могут размещаться следующими способами: назад загнутые, вперед загнутые или прямые лопатки.
Преимущества. Среди достоинств вентилятора ЦИЛЬ АБЕГГ серии RG31P стоит отметить его компактность, что позволяет увеличить полезный объем используемого помещения, его экономичность и работу в различных условиях.
Область применения. Для вентилирования воздуха в приточных и вытяжных системах вентиляции зданий, В системах отопления и охлаждения. Центробежные вентиляторы RG31P-4EK.6N.1R также хорошо подходят для различных отраслей промышленности: в металлургии, химической отрасли, в электроэнергетике, бумажной промышленности, автомобильной и многих других отраслях промышленности по всему миру.
Ziehl Abegg RG31P купить вентилятор вы можете в нашей компании Вентиляторы.ру.

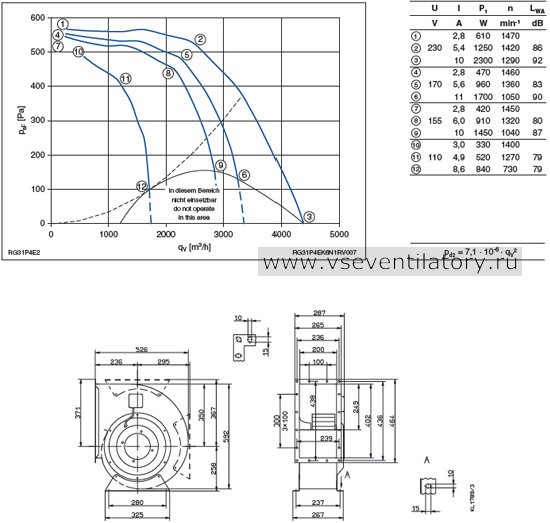

Схема подключения, установка, маркировка, размеры, чертеж, производительность, ток, напряжение, мощность, воздушный поток, рабочая точка, технические и аэродинамические характеристики и др. смотрите в каталогах.
Цена или Прайс-лист на RG31P ziehl-abegg запрашивайте у менеджеров по телефону или электронной почте.
Технические характеристики вентилятора Циль абегг RG31P-4EK.6N.1R
| Электродвигатель | |
| Количество полюсов (N) | 4 |
| Напряжение (В) | 220 |
| Характеристики вентиляторов | |
| Диаметр крыльчатки (мм) | 310 |
